IP工頻逆變器

發表時間:6/20/2018 1:30:54 PM

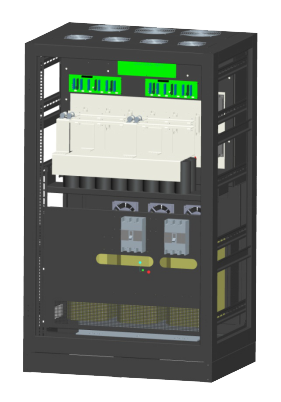

IP工頻逆變器
IP工頻逆變電源是諾易公司采用ARM新一代32位處理器為核心,IGBT為執行元件,隔離變壓器進行電壓轉換設計而成。

IP工頻逆變電源采用DC-AC(直流-交流)的方式通過SPWM(正弦波脈寬調制)變換將輸入電源轉換成世界任何電源,以滿足不同電壓、不同頻率的需要

采用ARM-32位微處理器控制,可靠、穩定、智能化程度高
動態響應及穩定速度快
三相矢量控制,三相電壓自動平衡
穩壓精度高
頻率穩定高
采用7英寸觸摸屏顯示與控制,界面美觀,參數顯示多元
工頻變壓器隔離,工頻逆變電源的純正弦波輸出
RS232通訊接口,標準的MODBUS-RTU協議,可轉CAN,TCP/IP接口,通過手機APP遠程查看和控制

輸入?yún)?shù)

參數名稱

指標

備注


額定電壓

DC36V-72V
DC90V-180V
DC190V-380V
DC380V-690V
DC690V-1150V
單相AC100V/110V/127V/220V
三相AC200V/220V/380V/400V

任選電壓,可接受非標定制

匯流排

多回路可選

可定制

輸入開關

DC MCB開關/AC MCB開關




輸出參數

參數名稱

指標

備注

調制方式

IGBT/SPWM正弦波脈寬調制方式



輸出電壓

三相380V/400V/,單相220V/230V

可定制電壓輸出

輸出電壓穩定度(平均值)

±1%(可定制更高精度)



反應時間

2mS(針對輸入電壓)



穩定時間

<20MS恢復到5%以內



電壓波形失真THD

<3%(線性負載) <5%(非線性負載)



輸出頻率

50HZ/60HZ



頻率穩定度

< 0.1%



相位偏移

負載三相平衡或空載時≤±1°;100%三相不平衡:≤±4°



三相不平衡度

三相電壓自動平衡



隔離變壓器

△/Y或Y/Y



旁路功能


IPA11/IPA31/IPA33系列可選自動旁路功能,逆變到旁路切換時間<4MS


控制參數

參數名稱

指標

備注

主控元件

主要測量控制芯片采用ARM32位處理器,逆變?cè)捎肐GBT



載波頻率

4K;8K;12K;16K可選



控制電壓電流采集方式

有效值



控制方式

電壓閉環控制或電流閉環控制或VF曲線控制



接口

RS485,MODBUS-RTU協議

可選RS232,CAN,TCP/IP,GPRS


顯示參數

參數名稱

指標

備注

顯示介質

7英寸觸摸屏或192*64(LCD)





顯示額定參數

輸入電壓、電流;
輸出三相電壓、頻率;
輸出線電壓平均值;
輸出功率因數;
輸出三相電流;
輸出有功功率、視在功率



顯示告警內容

熔絲斷、IGBT溫度高、變壓器溫度高、IGBT故障、過載、輸入欠壓等



額定參數顯示精度

1.0級



電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率


保護參數

參數名稱

指標

備注


保護種類

輸入無熔絲開關,輸出無熔絲開關,電子電路快速偵測過電流,過電壓,過載,過高溫,IGBT告警,熔絲告警、短路并自動跳脫保護及告警



保護方式

切斷輸出




物理參數

參數名稱

指標

備注

散熱方式

自然冷卻或強制風冷



防護等級

戶內IP20;戶外IP23或更高等級



型號命名


三相型號規格

型號

容量(kVA)

輸出電流 (A)

外形尺寸
W×D×H(mm)

IPD03-003/IPA13-003/IPA33-003

3

4.6

350×650×670
(帶輪子)

IPD03-006/IPA13-006/IPA33-006

6

9.1

IPD03-010/IPA13-010/IPA33-010

10

15.2

IPD03-015/IPA13-015/IPA33-015

15

22.8

460×700×1170
(帶輪子)

IPD03-020/IPA13-020/IPA33-020

20

30.4

IPD03-030/IPA13-030/IPA33-030

30

45.6

IPD03-045/IPA33-045

45

68.4

780×650×1450

IPD03-060/IPA33-060

60

91.2

IPD03-075/IPA33-075

75

114.0

950×700×1600

IPD03-090/IPA33-090

90

136.7

IPD03-120/IPA33-120

120

182.3

IPD03-150/IPA33-150

150

227.9

1200×750×1800

IPD03-200/IPA33-200

200

303.9

IPD03-250/IPA33-250

250

379.8

1400×800×2000

IPD03-300/IPA33-300

300

455.8

IPD03-350/IPA33-350

350

531.8

1500×1050×2200

IPD03-400/IPA33-400

400

607.8

IPD03-500/IPA33-500

500

759.7

2400×1200×2200

IPD03-600/IPA33-600

600

911.6

IPD03-800/IPA33-800

800

1215.5

1500×1050×2200兩柜

IPD03-1000/IPA33-1000

1000

1519.4

1500×1050×2200三柜

IPD03-1200/IPA33-1200

1200

1823.3

 注:可定制外形尺寸和防護等級。



單相相型號規格

型號

容量(kVA)

輸出電流 (A)

外形尺寸
W×D×H(mm)

IPD01--500W/IPA11-500W

0.5

2.3

425×436×173
(機架式)

IPD01-001/IPA11-001

1

4.5

IPD01-002/IPA11-002

2

9.1

350×650×670
(帶輪子)

IPD01-003/IPA11-003

3

13.6

IPD01-005/IPA11-005

5

22.7

IPD01-010//IPA11-010

10

45.5

IPD01-015/IPA31-015

15

68.2

460×700×1170
(帶輪子)

IPD01-020/IPA31-020

20

90.9

IPD01-030/IPA31-030

30

136.4

IPD01-045/IPA31-045

45

204.5

780×650×1450

IPD01-060/IPA31-060

60

272.7

 注:可定制外形尺寸和防護等級。

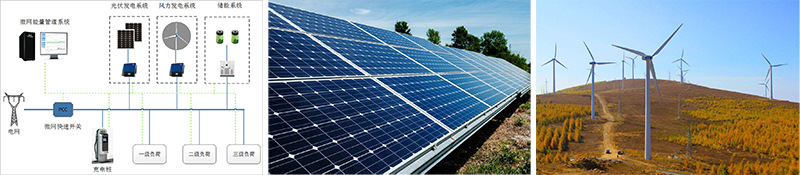

智能微網、儲能逆變、光伏、風力發電、能量回收、通訊、電力逆變電源……
