指標

備注

額定電壓

三相380V/400V（可定制任何電壓）
單相220V/230V（可定制任何電壓）

三相四線（L1，L2，L3，N）+地線(PE)
單相兩線（L,N)+地線(PE）

輸入范圍

±20%（可定制其它范圍）

輸入頻率

40-70HZ

隔離變壓器

△/Y

選項，非標配

雙電源輸入功能

ATS雙電源輸入功能，具備油機啟動接口

選項，非標配

效率

>98%

指標

備注

輸出中心電壓

三相380V/400V（±7%可設定）
單相220V/230V（±7%可設定）

三相四線（L1，L2，L3,N）+地線(PE)
單相兩線（L,N)+地線(PE）

輸出電壓精度

±1-5%（常規產品為2-5%）

輸出附加電壓諧波THDv

無附加波形失真（靜態）

三相平衡度

三相電壓自動平衡

負載性質

任意負載

過載能力

120%10分鐘 150%1分鐘

旁路功能

具備不間斷自動旁路

可選雙旁路功能，附加手動旁路

指標

備注

主控元件

主要測量控制芯片采用ARM32位處理器，電壓補償執行元件采用可控硅

控制采樣速率

＞8K/S

響應補償速度

最快100ms（可設定）

包含輸入電壓波動及負載功率0-100%或100%-0的變化

控制電壓電流采集方式

數字計算真有效值

控制方式

電壓閉環控制

接口

RS485，MODBUS-RTU協議

可選TCP/IP，GPRS

指標

備注

顯示介質

192*64（LCD）

顯示額定參數

輸出相電壓、輸出電流、頻率、功率、負載率百分比

顯示告警內容

熔絲斷、輸出過壓、輸出欠壓、輸出過載、相序錯誤、缺相、浪涌保護模塊失效

額定參數顯示精度

1.0級

電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率

指標

備注

保護種類

輸入相序錯誤、缺相、輸出過壓、輸出欠壓、熔絲斷、防雷浪涌失效、輸出過載、短路

保護方式

1、故障時切斷輸出，正常后恢復；2、切斷輸出；3、不間斷旁路；4、不動作。任意一種可設定

指標

備注

散熱方式

自然冷卻或強制風冷

防護等級

戶內IP20；戶外IP33或更高等級

額定電流（A）

電壓參數

外形尺寸W*D*H

備注

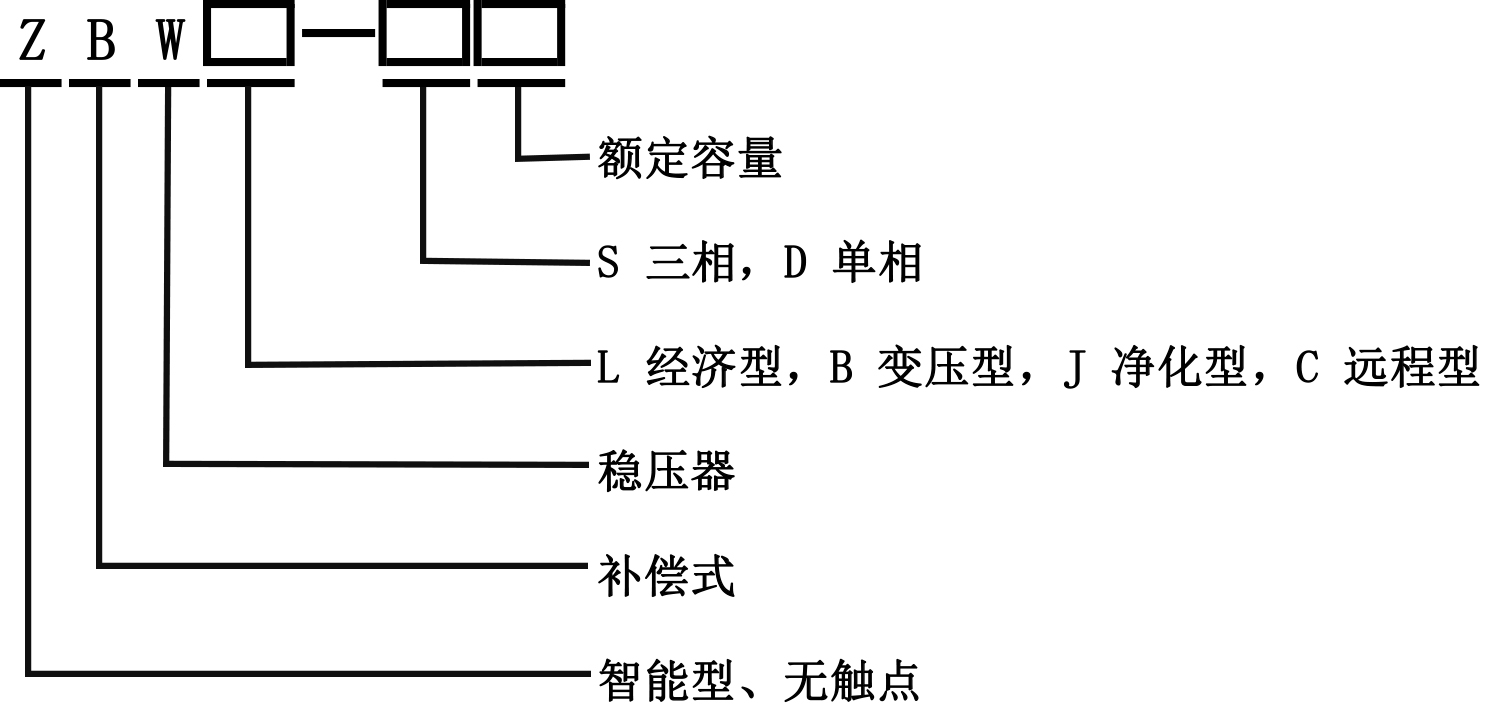

ZBW-S10KVA

15

輸入范圍：
±20%

額定電壓：
三相四線+地線（L1+L2+L3+N+PE）
380V/400V;

350*600*750mm
（帶鎖定輪子）

ZBW-S20KVA

30

ZBW-S30KVA

46

ZBW-S50KVA

76

390*650*870mm
（帶鎖定輪子）

ZBW-S80KVA

121

460*700*1200mm

ZBW-S100KVA

152

ZBW-S150KVA

228

760*660*1600mm

ZBW-S180KVA

273

ZBW-S225KVA

342

ZBW-S250KVA

380

1150*850*2200mm

ZBW-S320KVA

486

ZBW-S400KVA

608

ZBW-S500KVA

760

ZBW-S600KVA

912

ZBW-S800KVA

1216

1500*1000*2200mm

ZBW-S1000KVA

1520

ZBW-S1200KVA

1824

1800*1000*2200mm

ZBW-S1400KVA

2127

ZBW-S1600KVA

2431

2400*1000*2200mm

額定電流（A）

電壓參數

外形尺寸W*D*H

備注

ZBW-D3KVA

13.5

輸入范圍：
±20%

輸入電壓：
兩相三線（L1+N+PE）
220V/230V;

220*500*370mm

ZBW-D5KVA

22.5

ZBW-D10KVA

45

260*600*400mm

ZBW-D20KVA

90

350*600*400mm

ZBW-D30KVA

137

390*650*670mm

ZBW-D50KVA

228
