指標

                                 備注

額定電壓

三相380V/400V（可定制任何電壓）
單相220V/230V（可定制任何電壓）

三相三線（L1，L2，L3）+地線(PE)
單相兩線（L,N)+地線(PE）
可選兩路電源同時輸入模塊，輸入兩路電源任意切換，可保證無間斷輸出

正常工作輸入范圍

±20%

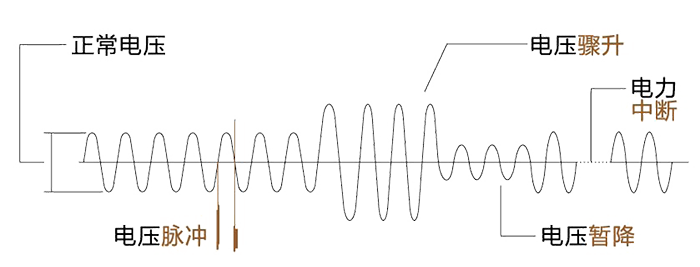

短時跌落范圍

輸入可完全中斷2個周波，可保證正常輸出

可選延長跌落時間

輸入缺相

在輸入缺相的情況下，可保證正常輸出，當輸入的另外兩相供電功率足夠大時可長期連續工作

輸入頻率

40-70HZ

隔離變壓器

△/Y

雙電源輸入功能

ATS雙電源輸入功能，具備油機啟動接口

選項，非標配

效率

>80%

                                   指標

                                 備注

輸出中心電壓

三相380V/400V（±7%可設定）
單相220V/230V（±7%可設定）

三相四線（L1，L2，L3,N）+地線(PE)
單相兩線（L,N)+地線(PE）

輸出電壓精度

<±2%

輸出電壓諧波THDv

<3%

三相平衡度

三相電壓自動平衡

負載性質

任意負載

過載能力

120%10分鐘 150%1分鐘

旁路功能

手動旁路

                                   指標

                                 備注

主控元件

主要測量控制芯片采用ARM32位處理器，逆變執行元件采用IGBT模塊

控制采樣速率

＞8K/S

響應補償速度

<2ms

針對輸入電壓波動

控制方式

電壓閉環控制

接口

RS485，MODBUS-RTU協議

可選TCP/IP，GPRS

                                   指標

                                 備注

顯示介質

7英寸觸摸屏

顯示額定參數

輸入電壓、輸出電壓、輸出電流、頻率、功率、負載率、功率因數等

顯示告警內容

熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高

額定參數顯示精度

1.0級

電壓參數分辨率

0.1V

可定制更高分辨率

電流參數分辨率

0.1A

可定制更高分辨率

                                   指標

                                 備注

保護種類

熔絲斷、輸出過壓、輸出欠壓、輸出過載、缺相、浪涌保護模塊失效、IGBT模塊故障、溫度過高

保護方式

切斷輸出

                                   指標

                                 備注

散熱方式

溫控強制風冷

防護等級

戶內IP20；戶外IP33或更高等級

額定電流（A）

電壓參數

外形尺寸W*D*H

備注

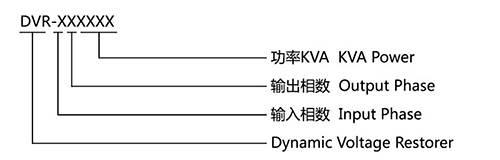

DVR33010KVA

15

額定電壓：
三相四線+地線（L1+L2+L3+N+PE）
380V/400V;

600*900*1200mm

DVR33020KVA

30

DVR33030KVA

46

DVR33050KVA

76

600*900*1600mm

DVR33080KVA

121

600*900*2000mm

DVR33100KVA

152

DVR33150KVA

228

600*900*1600mm
雙柜

DVR33180KVA

273

DVR33225KVA

342

DVR33250KVA

380

600*900*2000mm一柜
1000*900*2000mm一柜

DVR33320KVA

486

DVR33400KVA

608

DVR33500KVA

760

600*900*2000mm二柜
1000*900*2000mm一柜

DVR33600KVA

912

DVR33800KVA

1216

600*900*2000mm三柜
1200*900*2000mm一柜

DVR331000KVA

1520

DVR331200KVA

1824

600*900*2000mm三柜
1400*900*2000mm一柜

DVR331400KVA

2127

DVR331600KVA

2431

600*900*2000mm四柜
1600*900*2000mm一柜

額定電流（A）

電壓參數

外形尺寸W*D*H

備注

DVR11003KVA

13.5

輸入電壓：
兩相三線（L1+N+PE）
220V/230V;

600*500*445mm

DVR11005KVA

22.5

DVR11010KVA

45

600*500*850mm

DVR11020KVA

90

600*500*1200mm

DVR11030KVA

137

600*900*1200mm

DVR11050KVA

228
