| GCI-T系列并網逆變器
|
GCI-T系列并網逆變器是諾易公司采用ARM新一代32位處理器為核心，IGBT為執行元件，隔離變壓器進行電壓轉換設計而成。
GCI-T系列并網逆變器采用DC-AC（直流-交流）的方式通過SPWM（正弦波脈寬調制）變換將直流電轉換成交流電，可以接入不同電壓、不同頻率的電網。
|
|
 | 采用ARM-32位微處理器控制，可靠、穩定、智能化程度高 |  | 高效發電，MPPT設計，復雜應用場景提升發電量。 | | 適合各種直流輸入，光伏、風力、電池等。 | | 智能風扇散熱，低溫升，長壽命 | | 動態響應及穩定速度快 | | 采用7英寸觸摸屏顯示與控制，界面美觀，參數顯示多元 | | 工頻變壓器隔離，工頻逆變電源的純正弦波輸出 | | RS485通訊接口，標準的MODBUS-RTU協議，可轉CAN,TCP/IP接口，通過手機APP遠程查看和控制 |
輸入?yún)?shù) | 參數名稱 | 指標 | 備注 | MPPT電壓范圍 | 180-1150V | 任選電壓，可接受非標定制 | 滿載MPPT電壓范圍 | DC190V-380V DC380V-690V DC690V-1150V | | 匯流排 | 多回路可選 | 可定制 | 輸入開關 | DC MCB開關 | 根據情況選擇 | 輸出參數 | 參數名稱 | 指標 | 備注 | 額定電網電壓 | 3/N/PE,230/400V,220/380V | | 電網電壓范圍 | 312-528V | | 額定電網頻率/電網頻率范圍 | 50Hz/45-55Hz，60Hz/55-65Hz | | 總電流波形畸變率 | ＜3%(額定功率下） | | 直流分量 | ＜0.5%In | | 功率因數 | ＞0.99(額定功率下） | | 功率因數可調范圍 | 0.8超前-0.8滯后 | | 饋電相數/輸出相數 | 3/3；1/1 | | 效率 | 90.5% | 帶隔離變壓器 | 控制參數 | 參數名稱 | 指標 | 備注 | 主控元件 | 主要測量控制芯片采用ARM32位處理器，逆變?cè)捎肐GBT | | 載波頻率 | 4K;8K;12K;16K可選 | | 控制電壓電流采集方式 | 有效值 | | 控制方式 | 電壓閉環控制或電流閉環控制 | | 接口 | RS485，MODBUS-RTU協議 | 可選CAN，TCP/IP，GPRS | 顯示參數 | 參數名稱 | 指標 | 備注 | 顯示介質 | 7英寸觸摸屏 | | 顯示額定參數 | 輸入電壓、電流； 輸出三相電壓、頻率； 輸出線電壓平均值； 輸出功率因數； 輸出三相電流； 電量； | | 顯示告警內容 | 熔絲斷、IGBT溫度高、變壓器溫度高、IGBT故障、過載、輸入欠壓等 | | 額定參數顯示精度 | 1.0級 | | 電壓參數分辨率 | 0.1V | 可定制更高分辨率 | 電流參數分辨率 | 0.1A | 可定制更高分辨率 | 保護參數 | 參數名稱 | 指標 | 備注 | 保護種類 | 輸入無熔絲開關，輸出無熔絲開關，電子電路快速偵測過電流，過電壓，過載，過高溫，IGBT告警，熔絲告警、短路并自動跳脫保護及告警 | | 保護方式 | 切斷輸出 | | 直流反接保護 | 具備 | | 漏電流保護 | 具備 | | 直流開關 | 具備 | | 孤島保護 | 具備 | | 交流短路保護 | 具備 | | 電網監控 | 具備 | | 浪涌保護 | 直流二級/交流二級 | | 物理參數 | 參數名稱 | 指標 | 備注 | 防護等級 | 戶內IP20；戶外IP23或更高等級 | | 隔離方式 | 隔離變壓器 | | 工作溫度范圍 | -30~60℃（＞45℃降額） | | 噪音 | 55dB | | 待機損耗 | ≤10W | | 工作濕度范圍（無冷凝） | 0-100% | | 冷卻方式 | 只能強制冷風 | | 最大工作海拔 | 4000m（＞3000m降額） | | 顯示 | LED | | 電網支持 | LVRT,HVRT,ZVRT,反孤島，有功無功調節（選擇項），PF控制，緩啟動/關斷 | | 型號命名

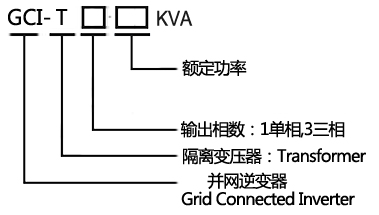

三相型號規格 | 型號 | 容量(kVA) | 輸出電流 (A) | 外形尺寸
W×D×H(mm) | GCI-T3003 | 3 | 4.6 | 350×650×670
(帶輪子) | GCI-T3006 | 6 | 9.1 | GCI-T3010 | 10 | 15.2 | GCI-T3015 | 15 | 22.8 | 460×700×1170
(帶輪子) | GCI-T3020 | 20 | 30.4 | GCI-T3030 | 30 | 45.6 | GCI-T3045 | 45 | 68.4 | 780×650×1450 | GCI-T3060 | 60 | 91.2 | GCI-T3075 | 75 | 114.0 | 950×700×1600 | GCI-T3090 | 90 | 136.7 | GCI-T3120 | 120 | 182.3 | GCI-T3150 | 150 | 227.9 | 1200×750×1800 | GCI-T3200 | 200 | 303.9 | GCI-T3250 | 250 | 379.8 | 1400×800×2000 | GCI-T3300 | 300 | 455.8 | GCI-T3350 | 350 | 531.8 | 1500×1050×2200 | GCI-T3400 | 400 | 607.8 | GCI-T3500 | 500 | 759.7 | 2400×1200×2200 | GCI-T3600 | 600 | 911.6 | GCI-T3800 | 800 | 1215.5 | 1500×1050×2200兩柜 | GCI-T31000 | 1000 | 1519.4 | 1500×1050×2200三柜 | GCI-T31200 | 1200 | 1823.3 |
注：可定制外形尺寸和防護等級。 單相相型號規格 | 型號 | 容量(kVA) | 輸出電流 (A) | 外形尺寸
W×D×H(mm) |
GCI-T1-500W | 0.5 | 2.3 | 425×436×173
（機架式） | GCI-T1001 | 1 | 4.5 | GCI-T1002 | 2 | 9.1 | 350×650×670
| GCI-T1003 | 3 | 13.6 | GCI-T1005 | 5 | 22.7 | GCI-T1010 | 10 | 45.5 | GCI-T1015 | 15 | 68.2 | 460×700×1170
| GCI-T1020 | 20 | 90.9 | GCI-T1030 | 30 | 136.4 | GCI-T1045 | 45 | 204.5 | 780×650×1450
| GCI-T1060 | 60 | 272.7 | GCI-T1075 | 75 | 340.9 | 950×700×1600
| GCI-T1090 | 90 | 409.1 | GCI-T1120 | 120 | 545.5 | 1200×750×1800
| GCI-T1150 | 150 | 681.8 | GCI-T1200 | 200 | 909.1 | 1400×800×2000
| GCI-T1300 | 300 | 1363.6 |
注：可定制外形尺寸和防護等級。 智能微網、儲能逆變、光伏、風力發電、能量回收、通訊、電力逆變電源……
|
|
|
